Infos zur ATI-Rage I + II: Bilder, Benchmarks, Technische Daten

Wir schreiben das Jahr 1996, 3D-Spiele gehören noch der Seltenheit an und 2D-Spiele sind weit verbreitet, DirectX 5 ist Stand der Dinge und der PCI-Bus ist der Standard-Grafikkartenbus. In diese Zeit reiht sich der ATI 3D RAGE II Grafikchip ein. Allein der Name des Grafikchips macht deutlich, dass Grafikkarten zu dieser Zeit von realitätsnahen 3D-Effekte so weit entfernt waren wie die Erde vom. ATI betont in dem Namen das Wort 3D, was damals halt nicht Gang und Gebe war.



3D Rage (I)

Der Original-Rage Chip, auch als Rage I bezeichnet, basiert auf dem MACH64 2D-Core. Zusätzlich wurden dem 3D Rage I neue 3D-Funktionen und ein MPEG-1-Beschleuniger spendiert, so dass MPEG flüssig abgespielt werden konnten.

ATI Charger 4MB Rage I
ATI 3D Charger -
4MB Speicher, Rage I Chip

ATI brüstete sich damit, dass der 3D Rage I Chip MPEG-Filme mit einer Auflösung bis 800x600 abgespielt werden konnten:

" Big Screen TV Out Display
Make the family room PC a reality! Connect your PC to a big screen television for the most immersive, flicker-free visual experience to play games or watch TV-quality MPEG videos with display resolutions up to 800x600. Or use ATI's PC2TV feature for business presentations, training and education on large TV monitors. Output directly to tape by connecting the 3D XPRESSION+ PC2TV to your VCR for video editing. Supports virtually any television or VCR with NTSC or PAL support, and includes S-Video, composite and SCART* connectors."

ATI Xpression mit Rage 1
Werbung für die ATI Xpression

Folgende ATI-Modelle waren mit einem 3D Rage I Chip bestückt:

Xpression + PC2TV
3D Charger
Xpression

3D RAGE II

Der Nachfolger des 3D Rage I Grafikchips war der 3D Rage II, welcher eine nahezu doppelte Leistungsfähigkeit vorwies als der Vorgänger. Des Weiteren wurde die PCI-Schnittstelle überarbeitet, so dass die 2D-Performance um ca. 20% verbessert werden konnte. Der 3D Rage II unterstützt Microsoft Direct3D, Reality Lab, QuickDraw 3D Rave, Criterion RenderWare und Argonaut BRender.

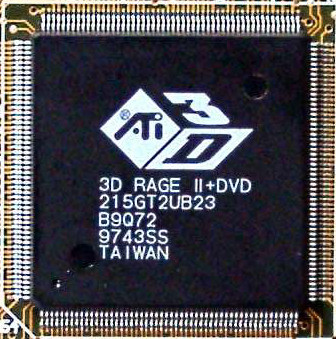

ATI 3D Rage II+DVD Grafikchip
3D Rage II+DVD Grafikchip

Der Rage II Grafikchip wurde auch in Macintosh Computern wie dem Macintosh G3 und Power Mac 6500 eingesetzt. ATI-Grafikkarten wie die 3D Xpression+, 3D Pro Turbo, Rage II+DVD oder die original All-in-Wonder besaßen einen 3D Rage II.

Die RAGE II+DVD hat beispielsweise folgende Spezifikationen:

60 MHz Chiptakt
60 MHz Speichertakt
480 MB/s Speicherbandbreite
DirectX 5.0

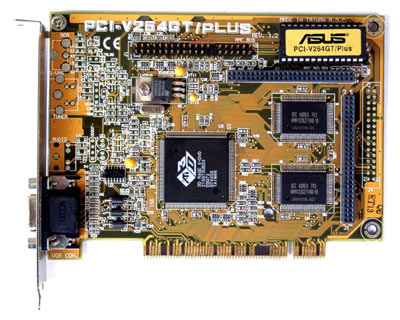

Asus-Grafikkarte mit Rage II+DVD-Chip
Asus-Grafikkarte mit Rage II+DVD-Chip





Übersicht RAGE und MACH64 Grafikprozessoen

Name

Chip

Plattform
3D PRO TURBO Rage II/II+ oder 3D RAGE II PC
3D PRO TURBO PC2TV Rage II/II+ oder 3D RAGE II PC
3D XPRESSION Rage I oder 3D RAGE PC
3D XPRESSION+ Rage II/II+ oder 3D RAGE II PC
3D XPRESSION+ PC2TV Rage II/II+ oder 3D RAGE II PC
ALL-IN-WONDER Rage II/II+ PC
ALL-IN-WONDER PRO Rage PRO oder 3D RAGE PRO PC
GRAPHICS PRO TURBO Mach64 GX PC
GRAPHICS PRO TURBO 1600 Mach64 GX PC
GRAPHICS XPRESSION Mach64 GX PC
NEXUS GA Rage PRO oder 3D RAGE PRO MAC
VIDEO CHARGER Mach64 VT

 PC
VIDEO XPRESSION Mach64 VT

PC
WINBOOST mach64 GX

 PC
WINCHARGER mach64 GX

 PC
WINTURBO mach64 GX PC
XCLAIM 3D Rage II/II+ oder 3D RAGE II + DVD MAC
XCLAIM GA mach64 GXmach64

MAC
XCLAIM VR Rage II/II+ oder 3D RAGE II + DVD MAC
XPERT 98 Rage PRO3D RAGE PRO PC
XPERT LCD Rage PRO3D RAGE PRO PC
XPERT XL Rage PRO3D RAGE PRO PC
XPERT @ PLAY Rage PRO3D RAGE PRO PC
XPERT @ PLAY 98 Rage PRO3D RAGE PRO PC
XPERT @ WORK Rage PRO3D RAGE PRO PC

Modelle basierend auf Rage

Rage 128 Pro-Chip

Rage Fury MAXX (Dual-Chip)
Rage Fury Pro
XPERT 2000 PRO

Rage 128-Chip

Rage Magnum
Rage Fury
XPERT 128 (Rage 128 GL)
XPERT 2000 (Rage 128 VR)
XPERT 99

Rage Pro-Chip

XPERT 98
XPERT @ PLA
XPERT @ WORK
XPERT LCD
XPERT XL
Rage Pro Turbo (AGP 2x)
Rage Pro LT AGP 2x (onboard)

Rage II-Chip

3D Pro Turbo
3D Xpression+

Rage 3D-CHip

Xpression + PC2TV
3D Charger
Xpression
Rage XL
